C系列压瓦机的基础要分成两个或多个部分，以便于加工，搬运（起吊），运输。如果预计要扩充，或以后要固定组件，就要将基础分段，基础的连接端要安装附加板和连接件，压瓦机基础 要能实现冷弯成型中用润液的再循环，基础分离时，注意每个基础要有再循环润滑，或基础间不漏水连接。 基础上通常安装驱动链，很少将驱动齿轮箱安装在分离的基础上。
C21型压瓦机参数检验报告
|
设备总长 |
7.4m |
宽度 |
1.6m |
高度 |
1.3m |
|
电机功率 |
4Kw+4Kw |
工作电压 |
380V |
生产速度 |
13米/分 |
|
整机成型轴 |
共计15排轴 |
传动方式 |
1寸链条传动 |
压型轮 |
45#钢表面镀铬 |
|
设备重量 |
约4T |
设备底架 |
250号H钢 |
压型轴径 |
Ø70mm |
|
大误差 |
主机成型排数多，性能稳定， 大长度误差为±2mm |
||||
|
版型宽度 |
宽度1000mm 展开宽度1250mm |
||||
|
轴直径材质 |
轴￠70实心轴 材质 45#钢调质 |
||||
|
设备组成 |
压型主机、液压系统、电脑控制系统、钢板成型剪切装置 |
||||
|
数控系统 |
主控系统采用 爱特梅尔系列控制芯片, 国产液晶显示屏，继电器为日本欧姆龙或松下，国产低压电器，带变频器。 |
||||
|
计数器 |
采用国产光电旋转编码器, A40S6-600-2-12-ACP |
||||
|
切断方式 |
液压切断功率3KW泵站，80×100的油缸1个，刀片Cr12淬火 |
||||

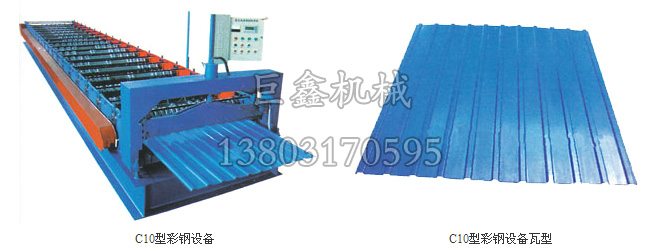

C10型压瓦机参数检验报告
|
设备总长 |
7m |
宽度 |
1.6m |
高度 |
1.3m |
|
电机功率 |
4Kw+4Kw |
工作电压 |
380V |
生产速度 |
15米/分 |
|
整机成型轴 |
共计14排轴 |
传动方式 |
1寸链条传动 |
压型轮 |
表面45#钢表面镀铬 |
|
设备重量 |
约3.5T |
设备底架 |
250号H钢 |
压型轴径 |
Ø70mm |
|
大误差 |
主机成型排数多，性能稳定， 大长度误差为±2mm |
||||
|
版型宽度 |
宽度1100mm 展开宽度1250mm |
||||
|
轴直径材质 |
轴￠70实心轴 材质 45#钢调质 |
||||
|
设备组成 |
压型主机、液压系统、电脑控制系统、钢板成型剪切装置 |
||||
|
数控系统 |
主控系统采用 爱特梅尔系列控制芯片, 国产液晶显示屏，继电器为日本欧姆龙或松下，国产低压电器，带变频器。 |
||||
|
计数器 |
采用国产光电旋转编码器, A40S6-600-2-12-ACP |
||||
|
切断方式 |
液压切断功率3KW，80×100的油缸1个，刀片Cr12淬火 |
||||

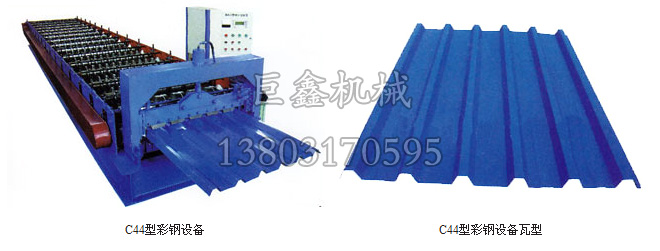

44型压瓦机参数检验报告
|
设备总长 |
8.3m |
宽度 |
1.6m |
高度 |
1.3m |
|
电机功率 |
5.5Kw+3Kw |
工作电压 |
380V |
生产速度 |
13米/分 |
|
整机成型轴 |
共计17排轴 |
传动方式 |
1寸链条传动 |
压型轮 |
45#钢表面镀铬 |
|
设备重量 |
约5.7T |
设备底架 |
300号H钢 |
压型轴径 |
Ø70mm |
|
大误差 |
主机成型排数多，性能稳定， 大长度误差为±2mm |
||||
|
版型宽度 |
宽度1000mm 展开宽度1250mm |
||||
|
轴直径材质 |
轴￠70实心轴 材质 45#钢调质 |
||||
|
设备组成 |
压型主机、液压系统、电脑控制系统、钢板成型剪切装置 |
||||
|
数控系统 |
主控系统采用 爱特梅尔系列控制芯片, 国产液晶显示屏，继电器为日本欧姆龙或松下，国产低压电器，带变频器。 |
||||
|
计数器 |
采用国产光电旋转编码器, A40S6-600-2-12-ACP |
||||
|
切断方式 |
液压切断功率3KW泵站，80×100的油缸1个，刀片Cr12淬火 |
||||
